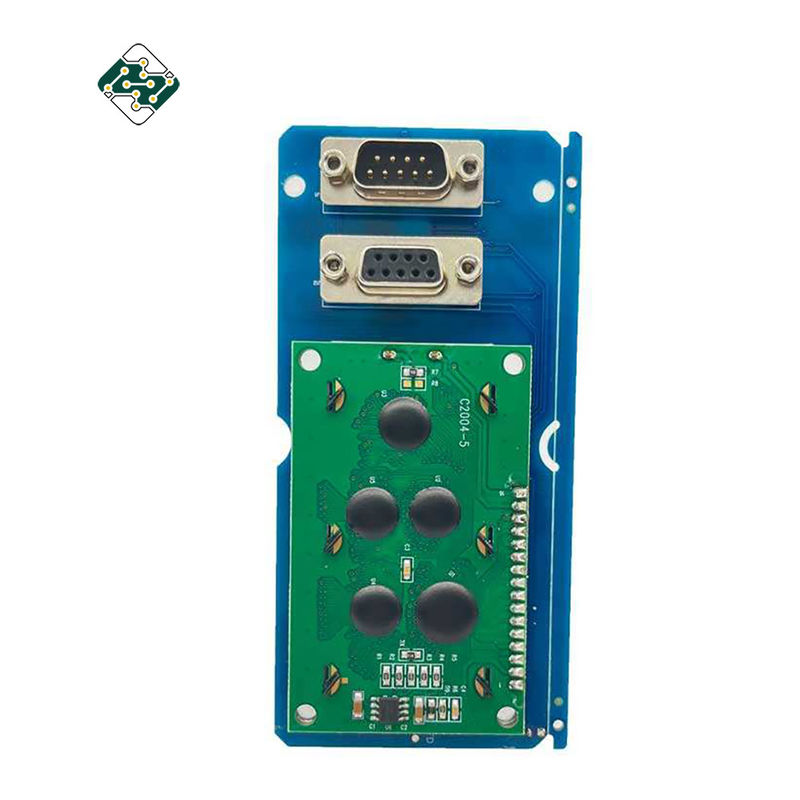

폴리미드 탄력적 PCBA 프린트 회로 기판 조립 HDI 두배는 편들었습니다

제품 상세정보

원래 장소: 중국

브랜드 이름: OEM Customized

인증: ISO9001/ISO14001/CE

모델 번호: HKCC2211YH66

지불과 운송 용어

최소 주문 수량: 2PCS

가격: USD10-USD100

포장 세부 사항: 안 패킹: 거품 부대 외부 패킹: 표준 판지 상자

배달 시간: 21 평일

지불 조건: L/C (신용장), 전신환

공급 능력: 5000PCS/주

최상의 가격을 얻으세요
강조하다:

폴리미드 PCBA 프린트 회로 기판 조립

,

탄력적 PCBA 프린트 회로 기판 조립

,

HDI 유연성 회로 조립체

기재:
폴리이미드 / 폴리에스테르
재료:
FR-4와 폴리미드
타입:
HDI PCB
색:
녹색 솔더 마스크
레이어:
1-64 레이어
임피던스 제어:
구리 플러깅 바이아스
민 BGA 볼:
0.25 밀리미터 (10mil)
포장 세부 사항:
기재:
폴리이미드 / 폴리에스테르
재료:
FR-4와 폴리미드
타입:
HDI PCB
색:
녹색 솔더 마스크
레이어:
1-64 레이어
임피던스 제어:
구리 플러깅 바이아스
민 BGA 볼:
0.25 밀리미터 (10mil)
포장 세부 사항:
폴리미드 탄력적 PCBA 프린트 회로 기판 조립 HDI 두배는 편들었습니다
제품 설명

전문적 의료 전자 공학 인쇄 회로 판 어셈블리 유연성 이사회 이중의 측면을 가진 Pcb



파일과 PCBA 인용인 PCB를 위한 필요 :

  • 참조 지시기와 BOM (재료 계산서) : 부품 설명서, 제조의 이름과 부품번호.
  • PCB 거버 파일.
  • PCB 제조 도면과 PCBA 조립도.
  • 시험 절차.
  • 조립 높이 요구조건과 같은 어떠한 기계적 구속
  • PCB 보드 제조업과 PCBA 서비스 :
    • 오우 PCB 보드는 했습니다, 회로 기판 부분이 우리에 의해 구입했습니다
    • 오우 전자적 시험 회로 기판 또는 PCBA
    • 오우는 배달, 안티 스태틱 소포를 금식시킵니다
    • 순응한 오우 로에스 지시, 무연
    • PCB 디자인으로부터의 오우 한 서비스 중지, PCB 배치, PCB 제조업, 부품 퍼체싱, 인쇄 회로 판 어셈블리, 시험, 포장되는 것고 PCB 배달
    • 오우 일레이렉트론릭 제작 서비스
  • 인쇄 회로 판 어셈블리을 가리키는 자세한 용어 :
    • 오우 기술적 요구 사항 :
      • § 전문적 표면 실장과 통공 납땜 기술
      • § 다양한 크기는 1206, 0805, 0603 부품 SMT 기술력을 좋아합니다
      • 회로 시험), FCT (기능회로 실험) 테크 (에 § ICT
      • UL, CE, FCC, 로에스 승인과 § 인쇄 회로 판 어셈블리
      • SMT를 위한 § 질소 가스 리플로우 납땜 기술
      • § High standard SMT and solder assembly line
      • § 고밀도는 이사회 배치 기술 성능을 상호 연결시켰습니다
    • 오우 인용문 요구조건 :
      • § 거버 파일과 Bom은 목록화됩니다
      • § Clear pics of pcba or pcba sample for us
      • PCBA를 위한 § 검사 방법
    • 오우 PCB 상술 :
      • § 레이어 : 1 내지 12 층
      • § 재료 : FR-4, CEM-1, CEM-3, 하이트 TG, FR4 무독성, FR-1, FR-2, 알루미늄 기타 등등.
      • § 맥스. 완성 두께 : 0.2 4.0 밀리미터 (0.02 ~ 0.25″)에
      • § 맥스. 마감판 편 : 500 X 500 밀리미터 (20 X 20 ")
      • § 민. 드릴 구멍 크기 : 0.25 밀리미터 (10mil)
      • § 민. 선 폭 : 0.10 밀리미터 (4mil)
      • § 민. 행간 : 0.10 밀리미터 (4mil)
      • § 표면가공도 / 처리 : 금을 도금처리하면서, 할스 / 할스는 무료, 화학적 주석, 화학적 금, 침지 금을 이끕니다
      • § 구리 두께 : 0.5 3.0 온스에
      • § 솔더 마스크 색 : green/black/white/red/blue
      • § 인너 팩킹 : 플라스틱 백
      • § 외장 : 표준 통 포장
      • § 홀 허용한도 : PTH : ±0.076, NTPH : ±0.05
      • § 증명서 : UL, ISO 9001, ISO 14001, 로에스, UL
      • § Profiling punching: routing, V-cut, beveling
      • § 공급 OEM은 온갖 종류의 인쇄 회로 기판 보드 조립품에 서비스합니다
Base Material 폴리이미드 / 폴리에스테르
재료 FR-4와 폴리미드
타입 HDI PCB
Color 녹색 솔더 마스크
레이어 1-64 층
임피던스 제어 구리 플러깅 바이아스
Min BGA ball 0.25 밀리미터 (10mil)
PCB 카톤 박스와 진공 포장
PCBA 카톤 박스로 포장되는 ESD
Min trace width/space 4mil/3.5mil

폴리미드 탄력적 PCBA 프린트 회로 기판 조립 HDI 두배는 편들었습니다 0폴리미드 탄력적 PCBA 프린트 회로 기판 조립 HDI 두배는 편들었습니다 1
