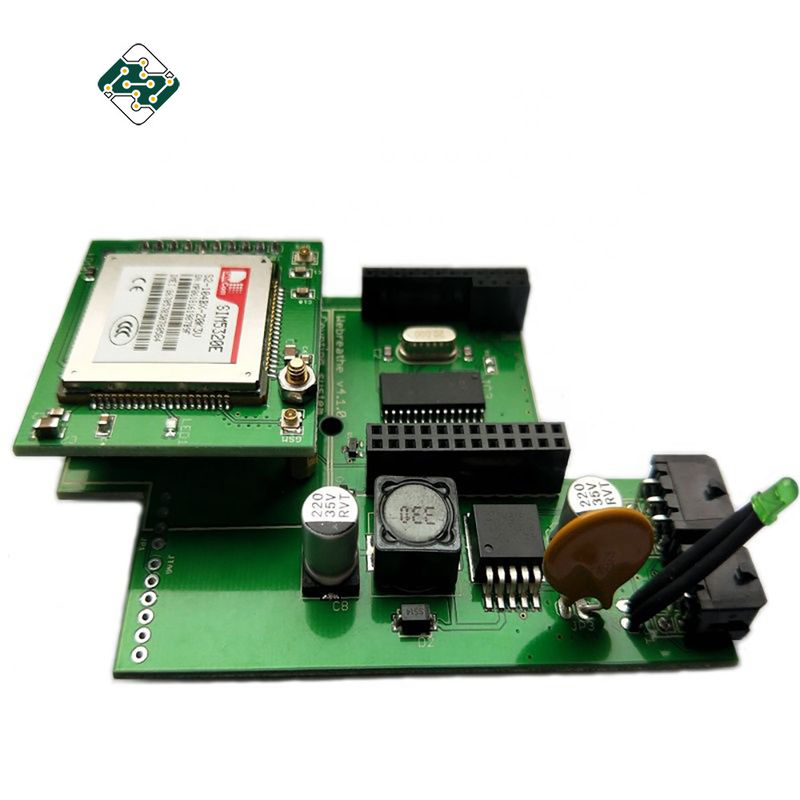

다목적 GPS 추적자 회로판, 세대 다층 세라믹 피씨비

제품 상세정보

원래 장소: 중국

브랜드 이름: OEM

인증: ISO/RoHS/TS16949

모델 번호: HKCC2211YH108

지불과 운송 용어

최소 주문 수량: 2PCS

가격: USD10-USD100

포장 세부 사항: 안 패킹: 거품 부대 외부 패킹: 표준 판지 상자

배달 시간: 20 근무일

지불 조건: 전신환

공급 능력: 5000PCS/주

최상의 가격을 얻으세요
강조하다:

다목적 GPS 추적자 회로판

,

요업 GPS 추적자 회로 보드프

,

세대 다층 세라믹 피씨비

기재:
FR4 CEM1 CEM3 요업 알루미늄
판 두께:
0.5~3.2mm
민. 행간:
0.08 밀리미터
최소 구멍 크기:
0.15 밀리미터
민. 선 폭:
0.08 밀리미터
홀 위치 정확도:
+/-0.003"
마무리 구멍 치수:
PTH +/-0.003, NPTH +/-0.002
벨소리 환대:
민 0.1 밀리미터
기재:
FR4 CEM1 CEM3 요업 알루미늄
판 두께:
0.5~3.2mm
민. 행간:
0.08 밀리미터
최소 구멍 크기:
0.15 밀리미터
민. 선 폭:
0.08 밀리미터
홀 위치 정확도:
+/-0.003"
마무리 구멍 치수:
PTH +/-0.003, NPTH +/-0.002
벨소리 환대:
민 0.1 밀리미터
다목적 GPS 추적자 회로판, 세대 다층 세라믹 피씨비
제품 설명

다층 GPS 추적자 Pcb 가전 제품 프린터 배선 기판



파일과 PCBA 인용인 PCB를 위한 필요 :

  • 참조 지시기와 BOM (재료 계산서) : 부품 설명서, 제조의 이름과 부품번호.
  • PCB 거버 파일.
  • PCB 제조 도면과 PCBA 조립도.
  • 시험 절차.
  • 조립 높이 요구조건과 같은 어떠한 기계적 구속
  • PCB 보드 제조업과 PCBA 서비스 :
    • 오우 PCB 보드는 했습니다, 회로 기판 부분이 우리에 의해 구입했습니다
    • 오우 전자적 시험 회로 기판 또는 PCBA
    • 오우는 배달, 안티 스태틱 소포를 금식시킵니다
    • 순응한 오우 로에스 지시, 무연
    • PCB 디자인으로부터의 오우 한 서비스 중지, PCB 배치, PCB 제조업, 부품 퍼체싱, 인쇄 회로 판 어셈블리, 시험, 포장되는 것고 PCB 배달
    • 오우 일레이렉트론릭 제작 서비스
  • 인쇄 회로 판 어셈블리을 가리키는 자세한 용어 :
    • 오우 기술적 요구 사항 :
      • § 전문적 표면 실장과 통공 납땜 기술
      • § 다양한 크기는 1206, 0805, 0603 부품 SMT 기술력을 좋아합니다
      • 회로 시험), FCT (기능회로 실험) 테크 (에 § ICT
      • UL, CE, FCC, 로에스 승인과 § 인쇄 회로 판 어셈블리
      • SMT를 위한 § 질소 가스 리플로우 납땜 기술
      • § 높은 기준 SMT와 솔더 조립체 라인
      • § 고밀도는 이사회 배치 기술 성능을 상호 연결시켰습니다
    • 오우 인용문 요구조건 :
      • § 거버 파일과 Bom은 목록화됩니다
      • 피크바의 § 명백한 사진 또는 우리를 위한 피크바 샘플
      • PCBA를 위한 § 검사 방법
    • 오우 PCB 상술 :
      • § 레이어 : 1 내지 12 층
      • § 재료 : FR-4, CEM-1, CEM-3, 하이트 TG, FR4 무독성, FR-1, FR-2, 알루미늄 기타 등등.
      • § 맥스. 완성 두께 : 0.2 4.0 밀리미터 (0.02 ~ 0.25″)에
      • § 맥스. 마감판 편 : 500 X 500 밀리미터 (20 X 20 ")
      • § 민. 드릴 구멍 크기 : 0.25 밀리미터 (10mil)
      • § 민. 선 폭 : 0.10 밀리미터 (4mil)
      • § 민. 행간 : 0.10 밀리미터 (4mil)
      • § 표면가공도 / 처리 : 금을 도금처리하면서, 할스 / 할스는 무료, 화학적 주석, 화학적 금, 침지 금을 이끕니다
      • § 구리 두께 : 0.5 3.0 온스에
      • § 솔더 마스크 색 : green/black/white/red/blue
      • § 인너 팩킹 : 플라스틱 백
      • § 외장 : 표준 통 포장
      • § 홀 허용한도 : PTH : ±0.076, NTPH : ±0.05
      • § 증명서 : UL, ISO 9001, ISO 14001, 로에스, UL
      • § 프로파일링 펀칭 : 라우팅, V-커트, 베벨링
      • § 공급 OEM은 온갖 종류의 인쇄 회로 기판 보드 조립품에 서비스합니다
 기재  FR4 CEM1 CEM3 요업 알루미늄
 판 두께  0.5~3.2mm
 민. 행간  0.08 밀리미터
 Min.Hole 사이즈  0.15 밀리미터
 민. 선 폭  0.08 밀리미터
 홀 위치 정확도  +/-0.003"
 마무리 구멍 치수  PTH +/-0.003, NPTH +/-0.002
 벨소리 환대  민 0.1 밀리미터
 르르기스트라션 홀에 대한 구리 특성  +/-0.003"
 솔더 마스크 르르기스트라션  +/-0.003"
