> 상품 > IOT 회로판 > 실용적인 다중기능적인 블루투스 관리 와이파이 회로판

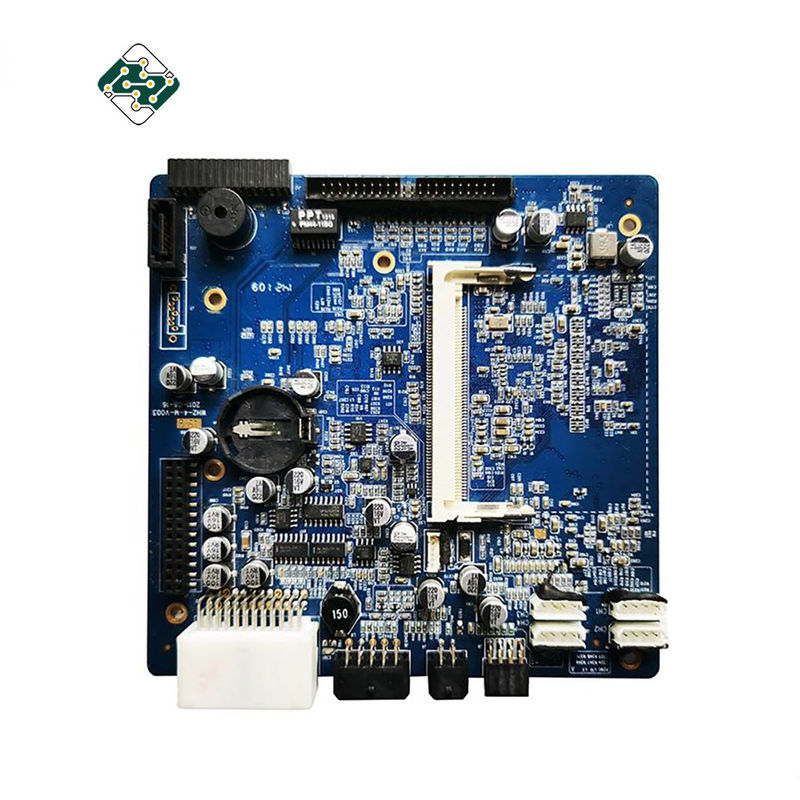

실용적인 다중기능적인 블루투스 관리 와이파이 회로판

제품 상세정보

원래 장소: 중국

브랜드 이름: OEM Customized

인증: RoSH,ISO9001:2015

모델 번호: HKCC2211YH126

지불과 운송 용어

최소 주문 수량: 1 PC

가격: USD10-USD100

포장 세부 사항: 안 패킹: 거품 부대 외부 패킹: 표준 판지 상자

배달 시간: 20 근무일

지불 조건: L/C (신용장), 전신환

공급 능력: 5000PCS/주

최상의 가격을 얻으세요
강조하다:

블루투스 와이파이 회로판

,

다중기능 와이파이 회로판

,

실용적 와이파이 PCB 보드

모델 번호:
에너지 저장 전원 공급기 PCB
이론:
고체 계전기
보호 기능:
에폭시
접촉 부하:
저 소비 전력
타입:
가전 제품 피크바, 전자 보드
테스트 서비스:
100% AOI 시험 / ICT / FCT 실험
판 두께:
0.2mm-5.0mm
OSP:
0.2-0.5um
모델 번호:
에너지 저장 전원 공급기 PCB
이론:
고체 계전기
보호 기능:
에폭시
접촉 부하:
저 소비 전력
타입:
가전 제품 피크바, 전자 보드
테스트 서비스:
100% AOI 시험 / ICT / FCT 실험
판 두께:
0.2mm-5.0mm
OSP:
0.2-0.5um
실용적인 다중기능적인 블루투스 관리 와이파이 회로판
제품 설명

이엇 4G 5G 와이파이 블루투스 제어회로판 스마트 홈 시스템 장치품



파일과 PCBA 인용인 PCB를 위한 필요 :

  • 참조 지시기와 BOM (재료 계산서) : 부품 설명서, 제조의 이름과 부품번호.
  • PCB 거버 파일.
  • PCB 제조 도면과 PCBA 조립도.
  • 시험 절차.
  • 조립 높이 요구조건과 같은 어떠한 기계적 구속
  • PCB 보드 제조업과 PCBA 서비스 :
    • 오우 PCB 보드는 했습니다, 회로 기판 부분이 우리에 의해 구입했습니다
    • 오우 전자적 시험 회로 기판 또는 PCBA
    • 오우는 배달, 안티 스태틱 소포를 금식시킵니다
    • 순응한 오우 로에스 지시, 무연
    • PCB 디자인으로부터의 오우 한 서비스 중지, PCB 배치, PCB 제조업, 부품 퍼체싱, 인쇄 회로 판 어셈블리, 시험, 포장되는 것고 PCB 배달
    • 오우 일레이렉트론릭 제작 서비스
  • 인쇄 회로 판 어셈블리을 가리키는 자세한 용어 :
    • 오우 기술적 요구 사항 :
      • § 전문적 표면 실장과 통공 납땜 기술
      • § 다양한 크기는 1206, 0805, 0603 부품 SMT 기술력을 좋아합니다
      • 회로 시험), FCT (기능회로 실험) 테크 (에 § ICT
      • UL, CE, FCC, 로에스 승인과 § 인쇄 회로 판 어셈블리
      • SMT를 위한 § 질소 가스 리플로우 납땜 기술
      • § 높은 기준 SMT와 솔더 조립체 라인
      • § 고밀도는 이사회 배치 기술 성능을 상호 연결시켰습니다
    • 오우 인용문 요구조건 :
      • § 거버 파일과 Bom은 목록화됩니다
      • 피크바의 § 명백한 사진 또는 우리를 위한 피크바 샘플
      • PCBA를 위한 § 검사 방법
    • 오우 PCB 상술 :
      • § 레이어 : 1 내지 12 층
      • § 재료 : FR-4, CEM-1, CEM-3, 하이트 TG, FR4 무독성, FR-1, FR-2, 알루미늄 기타 등등.
      • § 맥스. 완성 두께 : 0.2 4.0 밀리미터 (0.02 ~ 0.25″)에
      • § 맥스. 마감판 편 : 500 X 500 밀리미터 (20 X 20 ")
      • § 민. 드릴 구멍 크기 : 0.25 밀리미터 (10mil)
      • § 민. 선 폭 : 0.10 밀리미터 (4mil)
      • § 민. 행간 : 0.10 밀리미터 (4mil)
      • § 표면가공도 / 처리 : 금을 도금처리하면서, 할스 / 할스는 무료, 화학적 주석, 화학적 금, 침지 금을 이끕니다
      • § 구리 두께 : 0.5 3.0 온스에
      • § 솔더 마스크 색 : green/black/white/red/blue
      • § 인너 팩킹 : 플라스틱 백
      • § 외장 : 표준 통 포장
      • § 홀 허용한도 : PTH : ±0.076, NTPH : ±0.05
      • § 증명서 : UL, ISO 9001, ISO 14001, 로에스, UL
      • § 프로파일링 펀칭 : 라우팅, V-커트, 베벨링
      • § 공급 OEM은 온갖 종류의 인쇄 회로 기판 보드 조립품에 서비스합니다
모델 번호 에너지 저장 전원 공급기 PCB
이론 고체 계전기
 특징을 보호하세요 에폭시
접촉 부하  저 소비 전력
타입 Fr4 94v0
시험 서비스 100% AOI 시험 / ICT / FCT 실험
판 두께 0.2mm-5.0mm
증명서 RoSH,ISO9001 : 2015년
OSP 0.2-0.5um
홀 등록 0.1 밀리미터



실용적인 다중기능적인 블루투스 관리 와이파이 회로판 0실용적인 다중기능적인 블루투스 관리 와이파이 회로판 1
