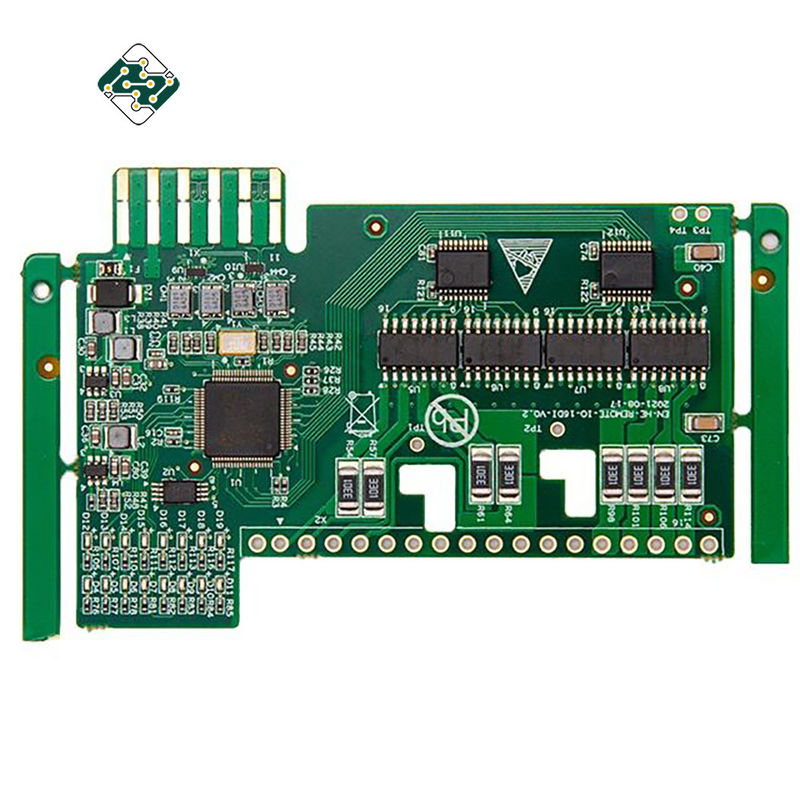

산출 DC 5.0V 다중층 PCB 디자인 회로판 PCBA 제조

제품 상세정보

원래 장소: 중국

브랜드 이름: OEM Customized

인증: ISO9001/Iso14001/CE/ROHS

모델 번호: HKCC2303YH214

지불과 운송 용어

최소 주문 수량: 5 PC

가격: USD2-USD100

포장 세부 사항: 안 패킹: 거품 부대 외부 패킹: 표준 판지 상자

배달 시간: 20 평일

지불 조건: 전신환

공급 능력: 5000 PC / 주

최상의 가격을 얻으세요
강조하다:

DC5.0V 다층 PCB 설계

,

DIP 인쇄 회로 기판 설계

,

ICT 회로 기판 PCBA

PCB 조립 공정:
하락. ICT 인쇄 회로 판 어셈블리
설계 소프트웨어:
PROE/Solidworks/Rhino3D/CAD/UG
PCBA QC:
엑스레이, AOI 검사, 기능 시험
효율:
90%
출력 전압:
DC 5.0V
출력 전압 ::
5V 9V 12V
딥 용량:
0.35Million은 / 일을 가리킵니다
출력 전원 ::
40W
PCB 조립 공정:
하락. ICT 인쇄 회로 판 어셈블리
설계 소프트웨어:
PROE/Solidworks/Rhino3D/CAD/UG
PCBA QC:
엑스레이, AOI 검사, 기능 시험
효율:
90%
출력 전압:
DC 5.0V
출력 전압 ::
5V 9V 12V
딥 용량:
0.35Million은 / 일을 가리킵니다
출력 전원 ::
40W
산출 DC 5.0V 다중층 PCB 디자인 회로판 PCBA 제조
산출 DC 5.0V 다중층 PCB 디자인 회로판 PCBA 제조

Bom 서비스 주문화 전자 주문 다층 인쇄 회로 기판 디자인 제조


PCBA 견적을 위한 파일 및 요구 사항



참조 지정자가 있는 BOM(재료 명세서): 구성 요소 설명, 제조업체 이름 및 부품 번호.

PCB 거버 파일.

PCB 제조 도면 및 PCBA 조립 도면.

테스트 절차.

어셈블리 높이 요구 사항과 같은 기계적 제한 사항


제품 매개변수




출력 파워: 40W
PCBA 서비스: 사용자 지정 지원
출력 전압: 5V 9V 12V
딥 용량 0.35만 포인트/일
PCBA QC X-ray, AOI 테스트, 기능 테스트
능률 90%
에칭 공차 ±0.02mm
최소 구멍 직경 0.1mm
SMT 용량 500만 포인트/일
빈도 50/60Hz



PCB 보드 제조 및 PCBA 서비스:



제작된 PCB 기판, 당사에서 구매한 회로 기판 부품

전자 테스트 회로 기판 또는 PCBA

빠른 배송, 정전기 방지 패키지

RoHC 지침 준수, 무연

PCB 설계, PCB 레이아웃, PCB 제조, 구성 요소 구매에서 원 스톱 서비스

PCB 조립, 테스트, 포장 및 PCB 납품

전자 제조 서비스



산출 DC 5.0V 다중층 PCB 디자인 회로판 PCBA 제조 0

산출 DC 5.0V 다중층 PCB 디자인 회로판 PCBA 제조 1산출 DC 5.0V 다중층 PCB 디자인 회로판 PCBA 제조 2



자주하는 질문:

Q1: 어떤 서비스가 있습니까?

A: 우리는 PCB 제조에서 PCB 조립, 테스트, 하우징 및 기타 부가 가치 서비스에 이르기까지 원스톱 서비스를 제공할 수 있습니다.



Q2.PCB 견적에 필요한 사양은 무엇입니까?
A: 우리는 귀하의 PCB Gerber 파일, 보드 두께, 구리 두께, 표면 마무리 및 귀하의 견적 수량을 필요로 합니다.



Q3.상품을 어떻게 배송하고 도착하는 데 얼마나 걸립니까?
A: 우리는 일반적으로 DHL, UPS, FedEx 및 TNT로 배송합니다. 도착하는 데 3-5일이 소요됩니다.
