스마트 가정용 가전용 PCB를 위한 PCBA 인쇄 회로판

제품 상세정보

원래 장소: 중국

브랜드 이름: OEM Customized

인증: ROHS, CE, ISO9001, ISO13485

모델 번호: HKCC2303YH231

지불과 운송 용어

최소 주문 수량: 5 PC

가격: USD1-USD100

포장 세부 사항: 안 패킹: 거품 부대 외부 패킹: 표준 판지 상자

배달 시간: 20 평일

지불 조건: 전신환

공급 능력: 5000개/주

최상의 가격을 얻으세요
강조하다:

빠른 손바닥 PCBA 인쇄 회로 보드

,

스마트 홈 PCBA 인쇄 회로 보드

,

신속한 스마트 홈 PCBA

표면 가공:
HASL/무연, ENIG, 침수 금
도금 스루홀:
바이아스, 솔더 마스크와 바이아스
판 두께:
0.2-7.0mm, 플렉스 0.01-0.25mm
민. 선 폭:
0.1 밀리미터
민. 구멍 치수:
0.2 밀리미터
구리 두께:
0.5온스~4온스
보드 절단:
전단, V 점수, 탭 라우팅
실크 스크린 분 선 폭:
0.003'' 또는 0.15mm
표면 가공:
HASL/무연, ENIG, 침수 금
도금 스루홀:
바이아스, 솔더 마스크와 바이아스
판 두께:
0.2-7.0mm, 플렉스 0.01-0.25mm
민. 선 폭:
0.1 밀리미터
민. 구멍 치수:
0.2 밀리미터
구리 두께:
0.5온스~4온스
보드 절단:
전단, V 점수, 탭 라우팅
실크 스크린 분 선 폭:
0.003'' 또는 0.15mm
스마트 가정용 가전용 PCB를 위한 PCBA 인쇄 회로판

빠른 손바닥 PCB Pcba 인쇄 회로 보드 공장 스마트 가정용 기기 Pcba



파일 및 PCBA 코팅 요구 사항



소재 설명서 (BOM) 는 부품 설명, 제조업체의 이름 및 부품 번호를 참조하는 표시가 있습니다.

PCB 게르버 파일

PCB 제조 도면과 PCBA 조립 도면

테스트 절차

조립 높이 요구 사항과 같은 모든 기계적 제한


제품 매개 변수




표면 가공

HASL/두석 없는, ENIG, 몰입 금

뚫고 덮인

비아, 용접 마스크가 있는 비아

분 뚫기 구멍 지름

0.01'',0.25mm 또는 10mils

판 두께

00.2-7.0mm, 플렉스 0.01-0.25mm

시험 서비스

E 테스트/AOI/X-RAY/기능 테스트

구리 두께

0.5온스-4온스

에치 tolerances

± 0.02mm

보드 절단

셰어, V-스코어, 타브 라우팅

구멍 크기

00.2mm

라인 너비

00.1mm



PCB판 제조 및 PCBA 서비스:



PCB 보드 제조, 우리에 의해 구입 회로 보드 부품

전자 테스트 회로 보드 또는 PCBA

빠른 배송, 반 정적 패키지

RoHC 지침을 준수하고 납 없는

PCB 설계,PCB 레이아웃,PCB 제조,부품 구매

PCB 조립, 테스트, 포장 및 PCB 배달

전자 제조 서비스

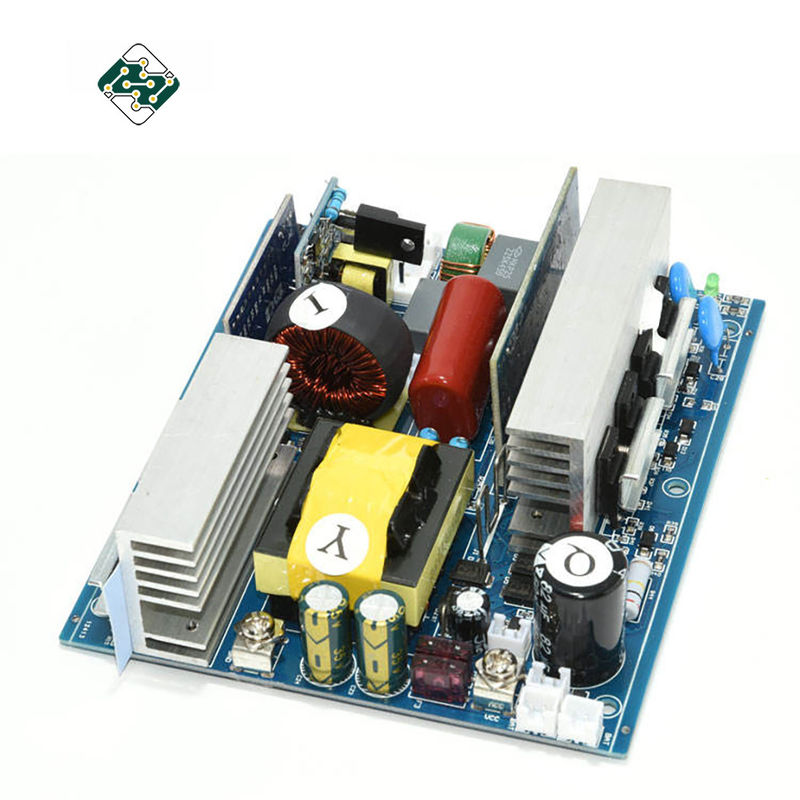

스마트 가정용 가전용 PCB를 위한 PCBA 인쇄 회로판 0

스마트 가정용 가전용 PCB를 위한 PCBA 인쇄 회로판 1스마트 가정용 가전용 PCB를 위한 PCBA 인쇄 회로판 2


FAQ:

Q1: 어떤 서비스를 하고 있나요?

A: 우리는 PCB 제조에서 PCB 조립, 테스트, 주택 및 기타 부가가치 서비스까지 원스톱 서비스를 제공 할 수 있습니다.



Q2. PCB 인용에 필요한 사양은 무엇입니까?
A: 우리는 당신의 PCB 게르버 파일, 보드 두께, 구리 두께, 표면 마무리 및 양을 요구합니다.



Q3. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸릴까요?
A: 우리는 일반적으로 DHL,UPS,FedEx 및 TNT를 통해 배송합니다. 도착하는 데 3-5일이 걸립니다.
