Name: GPS 추적자를 위한 스마트 워치 닉레 PCBA 회로판 이머젼 실버
Brand: Shenzhen Zhongtenghuakong Technology Co., Ltd.
SKU: HKCC2211YH12
Price: 55.00 USD
Availability: InStock

제품 상세정보

원래 장소: 중국

브랜드 이름: OEM Customized

인증: ISO9001/ISO14001/CE

모델 번호: HKCC2211YH12

지불과 운송 용어

최소 주문 수량: 5 PC

가격: USD10-USD100

포장 세부 사항: PCB : 카톤 박스 PCBA와 진공 포장 : 카톤 박스와 버블 가방

배달 시간: 20 근무일

지불 조건: L/C (신용장), 전신환

공급 능력: 5000PCS/주

최상의 가격을 얻으세요

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                스마트 워치 PCBA 회로판, 닉레 PCBA 회로판, GPS PCB PCBA 집회


레이어 수:	1,2,4,6, 최대 22개 레이어	PCB 유형:	단단함, 유연함, 단단함-유연함
솔더 마스크:	녹색, 빨간색, 흰색, 노란색, 파란색, 검은색 등	실크스크린:	흰색, 노란색, 검은색 또는 네거티브 등
표면가공도:	HASL, 니켈, Imm 금, Imm 주석, Imm 은, OSP 등	PCB 절단:	전단기, V-스코어, 라우트된 탭
SMT 조인트 Min. 우주:	0201	배치 능력:	0805, 0603, 0402, 0201

레이어 수:	1,2,4,6, 최대 22개 레이어
PCB 유형:	단단함, 유연함, 단단함-유연함
솔더 마스크:	녹색, 빨간색, 흰색, 노란색, 파란색, 검은색 등
실크스크린:	흰색, 노란색, 검은색 또는 네거티브 등
표면가공도:	HASL, 니켈, Imm 금, Imm 주석, Imm 은, OSP 등
PCB 절단:	전단기, V-스코어, 라우트된 탭
SMT 조인트 Min. 우주:	0201
배치 능력:	0805, 0603, 0402, 0201

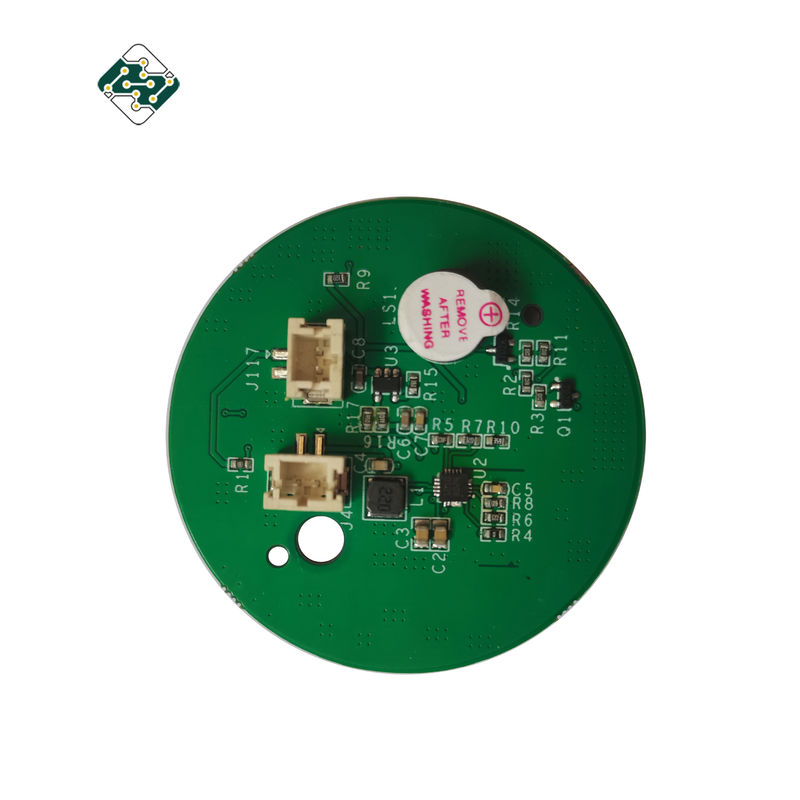

GPS 추적자를 위한 스마트 워치 닉레 PCBA 회로판 이머젼 실버

제품 설명

스마트 워치 GPS 추적자 프린터 배선 기판 전자 제어 보드 로라 센서

파일과 PCBA 인용인 PCB를 위한 필요 :

참조 지시기와 BOM (재료 계산서) : 부품 설명서, 제조의 이름과 부품번호.
PCB 거버 파일.
PCB 제조 도면과 PCBA 조립도.
시험 절차.
조립 높이 요구조건과 같은 어떠한 기계적 구속

PCB 보드 제조업과 PCBA 서비스 :
- 오우 PCB 보드는 했습니다, 회로 기판 부분이 우리에 의해 구입했습니다
- 오우 전자적 시험 회로 기판 또는 PCBA
- 오우는 배달, 안티 스태틱 소포를 금식시킵니다
- 순응한 오우 로에스 지시, 무연
- PCB 디자인으로부터의 오우 한 서비스 중지, PCB 배치, PCB 제조업, 부품 퍼체싱, 인쇄 회로 판 어셈블리, 시험, 포장되는 것고 PCB 배달
- 오우 일레이렉트론릭 제작 서비스
인쇄 회로 판 어셈블리을 가리키는 자세한 용어 :
- 오우 기술적 요구 사항 :
  - § 전문적 표면 실장과 통공 납땜 기술
  - § 다양한 크기는 1206, 0805, 0603 부품 SMT 기술력을 좋아합니다
  - 회로 시험), FCT (기능회로 실험) 테크 (에 § ICT
  - UL, CE, FCC, 로에스 승인과 § 인쇄 회로 판 어셈블리
  - SMT를 위한 § 질소 가스 리플로우 납땜 기술
  - § 높은 기준 SMT와 솔더 조립체 라인
  - § 고밀도는 이사회 배치 기술 성능을 상호 연결시켰습니다
- 오우 인용문 요구조건 :
  - § 거버 파일과 Bom은 목록화됩니다
  - 피크바의 § 명백한 사진 또는 우리를 위한 피크바 샘플
  - PCBA를 위한 § 검사 방법
- 오우 PCB 상술 :
  - § 레이어 : 1 내지 12 층
  - § 재료 : FR-4, CEM-1, CEM-3, 하이트 TG, FR4 무독성, FR-1, FR-2, 알루미늄 기타 등등.
  - § 맥스. 완성 두께 : 0.2 4.0 밀리미터 (0.02 ~ 0.25″)에
  - § 맥스. 마감판 편 : 500 Ｘ 500 밀리미터 (20 Ｘ 20 ")
  - § 민. 드릴 구멍 크기 : 0.25 밀리미터 (10mil)
  - § 민. 선 폭 : 0.10 밀리미터 (4mil)
  - § 민. 행간 : 0.10 밀리미터 (4mil)
  - § 표면가공도 / 처리 : 금을 도금처리하면서, 할스 / 할스는 무료, 화학적 주석, 화학적 금, 침지 금을 이끕니다
  - § 구리 두께 : 0.5 3.0 온스에
  - § 솔더 마스크 색 : green/black/white/red/blue
  - § 인너 팩킹 : 플라스틱 백
  - § 외장 : 표준 통 포장
  - § 홀 허용한도 : PTH : ±0.076, NTPH : ±0.05
  - § 증명서 : UL, ISO 9001, ISO 14001, 로에스, UL
  - § 프로파일링 펀칭 : 라우팅, V-커트, 베벨링
  - § 공급 OEM은 온갖 종류의 인쇄 회로 기판 보드 조립품에 서비스합니다

외장	표준 통 포장
홀 허용한도	PTH : ±0.076, NTPH : ±0.05
프로파일링 펀칭	라우팅, V-커트, 베벨링
레이어	1 내지 12 층
완성 두께	0.2 4.0 밀리미터 (0.02 ~ 0.25″)에
마감판 편	500 Ｘ 500 밀리미터 (20 Ｘ 20 ")
민. 드릴 구멍 크기	0.25 밀리미터 (10mil)
민. 선 폭	0.10 밀리미터 (4mil)
민. 행간	0.10 밀리미터 (4mil)
표면가공도 / 처리	금을 도금처리하면서, 할스 / 할스는 무료, 화학적 주석, 화학적 금, 침지 금을 이끕니다
